PCBA加工時回流焊過程中影響SMT焊接質量的因素

       隨著經濟和科學技術的不斷發展，人們對于具有多功能、微型化、高性能和高質量類型的電子產品需求越來越多。想要實現以上這些需求，高質量焊接是必不可少的，可以這樣說，對于PCBA加工行業來說，高質量焊接就是電子產品的質量基石。

       為什么SMT高質量焊接是電子產品拼裝過程中的重要環節之一呢？假如沒有相應的SMT焊接工藝質量保證，那么不管是設計得再好、再精良的電子設備都難以達到設計目標。因此，在焊接時要對焊點進行嚴格的檢查，防止呈現不合格焊點質量問題導致整個電子產品不合格。下面綠志島給大家介紹一下各種電子SMT焊接容易出現的問題。

1.焊錫膏的質量

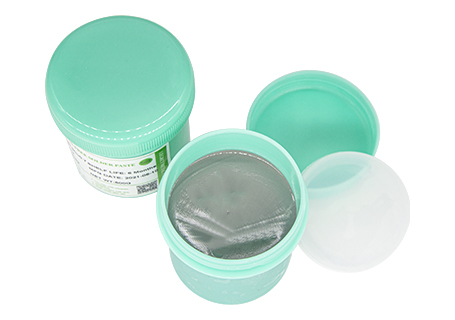

       焊錫膏作為回流焊接的必要材料，質量的好壞能夠直接決定焊接的質量。焊錫膏質量保障主要來自兩個方面：存儲和應用。焊錫膏通常存儲在0到10℃之間，或者根據制造商的要求進行存儲。對于其應用，SMT車間的溫度必須為25℃±3℃，濕度必須為50％±10％。而且，它的恢復時間必須為4小時以上，并且在使用前必須進行充分攪拌，以使其粘度具有出色的適印性和脫模變形性。涂完焊錫膏后必須正確放置錫膏蓋，涂有焊錫膏的電路板必須在兩個小時內進行回流焊接。

2.鋼網設計

       鋼網的關鍵功能在于在PCB焊盤上均勻地涂上焊膏。鋼網是印刷技術中必不可少的，其質量直接影響錫膏印刷的質量。到目前為止，共有三種制造鋼網的方法：化學腐蝕，激光切割和電鍍。在以下方面得到充分考慮和適當處理之前，將無法確保模具設計。

3.鋼網的厚度

       為了保證焊膏的數量和焊接質量，鋼網的表面必須光滑且平整，鋼板厚度的選擇應由引腳之間間距最小的組件決定。

4.PCB支持

       PCB支持是焊膏印刷的重要調整內容。如果PCB缺乏有效的支撐或支撐不當，則應使用厚的焊膏或不均勻的焊膏。PCB支撐件應布置得平坦且均勻，以確保鋼網與PCB之間的緊密性。
